星闪一致性及互操作测试系统

• 一、 系统简介

星闪（Near Link），是中国原生的新一代近距离无线连接技术，是中国通信产业首次将三十多年来从跟随到领跑全球所积累的经验和技术，创新地应用在近距离无线连接领域，是中国科技自立自强的又一重要里程碑。星闪目标是推动新一代无线短距通信技术 nearLink 的创新和产业生态，该技术可满足智能汽车、工业智造、智慧家庭、个人穿戴等多场景对低时延、高可靠、精同步、多并发的技术需求。

射频一致性测试是星闪技术发展与应用过程中最重要的测试内容，星闪技术相关的芯片、模组及终端等产品均需要通过射频一致性测试验证射频收发信机的性能及特性与标准的符合程度。

TS-SL6230星闪射频一致性认证测试系统^R作为测试验证的标准系统，可依据星闪相关技术规范及测试要求，自动完成对被测设备的标准符合性测试，并按联盟要求自动出具测试报告。该系统应用与星闪产业推进及发展过程中。

该系统支持的标准包括：

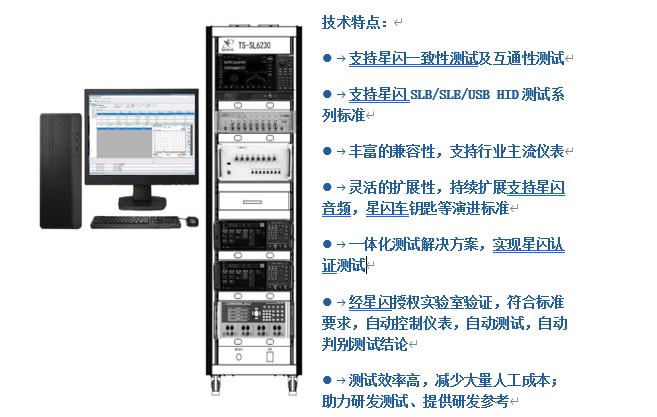

• 二、系统特点

TS-SL6230星闪射频一致性认证测试系统^R经过多版本演进并适应星闪产业发展需求而设计，具备如下主要特点：

1. 先进的系统架构，系统采用分层软件设计架构，面向对象模块开发，封装变化，易于维护和扩展，完美适应法规测试需求灵活多变的特点
2. 部署系统＝获得能力，部署此系统即可获得完整的专业测试能力，大幅度降低工程师的培养成本，实验室不再需要漫长的过程来形成能力
3. 兼容多种远程接口，支持多种接口方式，包括GPIB接口、LAN接口、串口等，适配不同仪表类型
4. 一键式自动化测试，自动扫描加载仪表驱动程序，自动执行测试例，自动读取仪表测试结果，自动分析、判断测试结论，自动保存数据。简化人工操作，规避人为误差
5. 支持自动挂测，系统支持被测控制，可在无人状态下挂测，大幅度提高仪表利用率和劳动生产率
6. 支持点名测试，系统支持自动筛选非Pass项，支持最小单位粒度的点名测试，大幅度降低整改重测时间
7. 灵活的测试参数配置，系统内置了规范所定义的测试参数，用户可从不同维度选择定义所要进行的测试项
8. 丰富的结果展示，系统实时显示各参数的测试数据，包括表格，图形等形式，帮助用户快速查看测试结果；
9. 完善的扩展与升级策略，可实现测试仪表、测试用例、测试标准等各维度，各层级的扩展和升级，可依据实验室的实际测试需求和环境快速定制系统，升级实验室的能力；
10. 与标准度高符合性，经星闪联盟验证，与产业内主要芯片、模组及终端厂商合作对测试用例进行充分验证，严格符合测试规范要求。

• 三、系统构成
• 1、总体结构

•

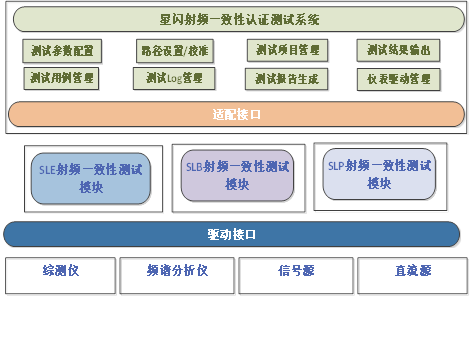

             图 1总体结构图

• 2、系统组成

该系统组成包括支持SLB/SLE/SLP 技术的综合测试仪、矢量信号分析仪、矢量信号发生器、微波信号源等基本仪表，通过可自动编程控制的射频开关将上述仪表进行连接，载有测试用例的测试系统实现对智能终端射频参数的全自动测试。

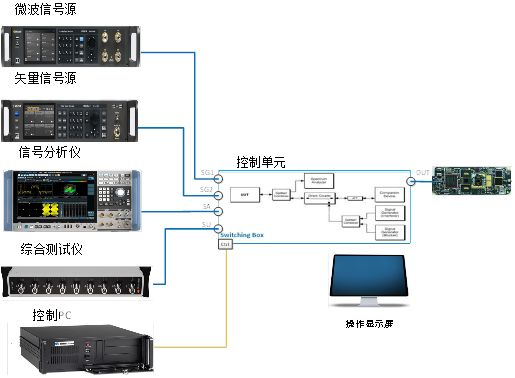

图 2系统示意图

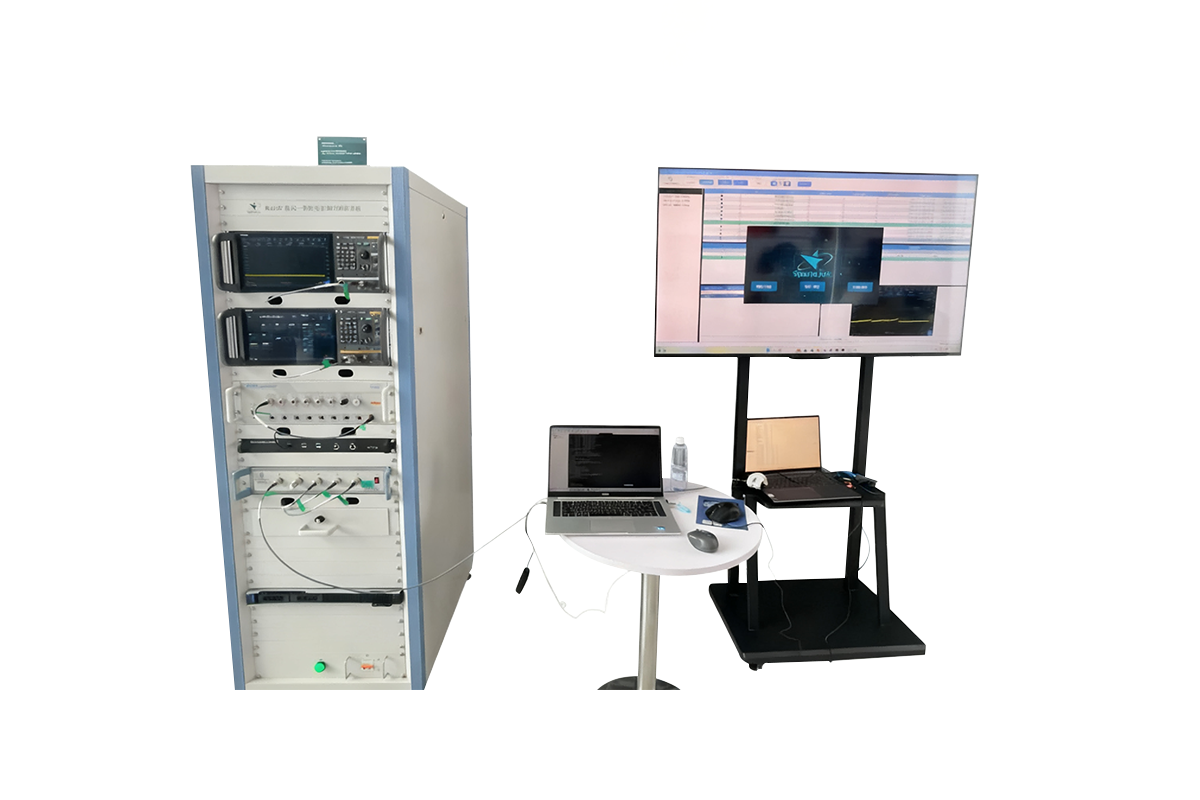

• 3. 硬件系统布置

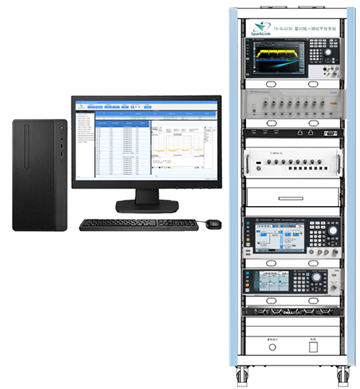

图 3 机柜布置

• 4. 软件系统

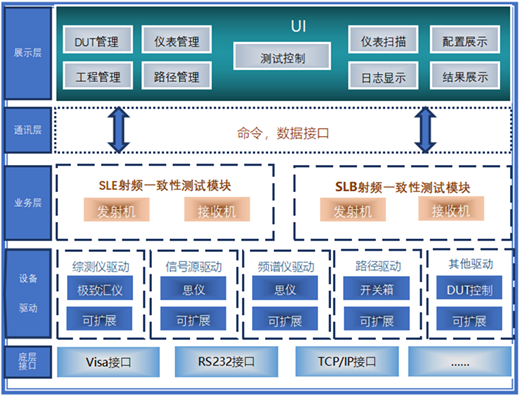

图4 软件整体架构

本软件平台分成5层架构，包括 UI层、通讯层、业务层、设备驱动层和底层接口层，各层中的模块相对独立封装。

• 5. 主要测试用例

  1）SLE主要测试用例

• 2） SLB主要测试用例

• 四、系统配置表

• 五、软件界面

主操作界面

模板编辑界面

                                 创建工程界面

测试结果界面

历史结果查看界面

测试日志查看界面

仪表配置界面

被测控制参数配置界面

• 六、系统扩展

1 . 星闪 + Wi-Fi/Bluetooth

• 系统硬件配置环境包括星闪综测仪、频谱分析仪、矢量信号源、微波信号源；
• 对于SLE的非信令综测仪WT-328和WT-428同时支持Wi-Fi和Bluetooth，因此系统整体硬件环境满足对Wi-Fi和Bluetooth的非信令测试的大部分用例。
• 在此基础上再增加具备标准要求功能的AP设备，矢量信号源增加相应的调制选件，系统可扩展支持Wi-Fi的自适应测试和DFS测试。
• 对于测试标准可扩展CE、FCC、Telec、型号核准等标准

2.  射频一致性+互操作性

• 在该硬件配置上，再增加一台Linux服务器、一个星闪的标准Dongle，即可对星闪产品进行无线模式的互操作测试。

目前互操作测试支持SLE的鼠标测试，未来随着星闪应用场景增加相应测试。
